. 研究成果概述
2025年7月3日，浙江大學何賽靈研究團隊在《Nature Communications》期刊在線發表了題為“Ultrasensitive Imaging-based Sensor Unlocked by Differential Guided-Mode Resonance”的研究論文。
該工作提出了基于“差分導模共振”（differential guided-mode resonance, dGMR）的新型圖像式傳感機制，通過在波導層引入十納米級厚度調控，構造出對折射率變化極度敏感的差分導模共振傳感結構（圖1），實現了近百萬像素每折射率單位（990000 pixels/RIU）的成像傳感靈敏度，在中等Q因子（~100）共振峰的條件下，品質因數（FOM）達到104 RIU-1，有效緩解了傳統高靈敏諧振型傳感器件對高Q值的依賴。同時，該方案還支持免光刻的大面積制備，并配套開發了便攜式檢測原型裝置，顯示出在生化分析、蛋白檢測和環境監測等應用中的巨大潛力。

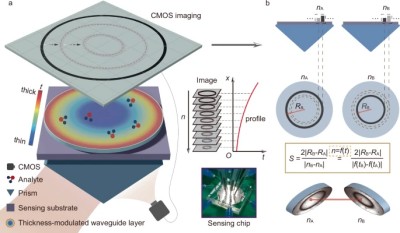

圖1 差分導模共振傳感原理示意
2. 背景介紹
近年來，隨著可視化傳感理念的發展與圖像處理技術的不斷進步，成像型傳感器在醫學診斷、環境監測、安全檢測等領域顯示出獨特的應用優勢。相較于傳統的光譜儀或單點檢測式傳感器，此類器件能夠?qū)⒈粶y(cè)物理或化學參數直接轉化為可視圖像，實現信息的直觀呈現，便于快速讀取，并降低了對專業操作的依賴。目前，主流成像型傳感方法涵蓋熒光成像、拉曼成像和折射率成像等。其中，折射率成像因其具有無需標記、適配范圍廣等優勢，受到廣泛關注。其基本原理為光學共振條件對周圍折射率變化的高度敏感性，并在圖像中呈現可觀測的響應信號，實現對目標變化的直觀識別。然而，現有的成像型折射率傳感技術存在靈敏度較低、結構復雜、制備成本高等限制。即便引入梯度超表面等創新設計，其典型成像傳感靈敏度也停留在約103 pixels/RIU的水平。
圖像型傳感器因其“可視化”的獨特優勢而備受矚目，然而，在這一背景下，如何讓其不僅“看得見”，更能“看得準”，使其同時具備更高的靈敏度、更寬的動態響應范圍及更簡化的制造工藝，始終是科研和產業界面臨的一項重大挑戰。
3. 文章亮點
基于上述挑戰，何賽靈研究團隊提出了一種基于差分導模共振（differential Guided-Mode Resonance, dGMR）機制的成像型折射率傳感器方案，同時實現了百萬級像素靈敏度、動態范圍重構能力以及中等Q值下的高性能探測。
1）差分導模共振傳感機制的概念
圖2所示的理論分析表明，在基于棱鏡耦合的導模共振結構中，諧振厚度t（即在厚度t處產生諧振）是折射率n的連續單調函數。厚度-折射率的這種關系意味著改變折射率將在具有特定厚度的介質層中激發相應的諧振模。在本工作中，團隊通過厚度梯度的調制，巧妙的引入兩個諧振條件差異較小的導模共振（GMR）結構，從而得到一個dGMR傳感單元，并作為折射率變化的指示器（圖2）。

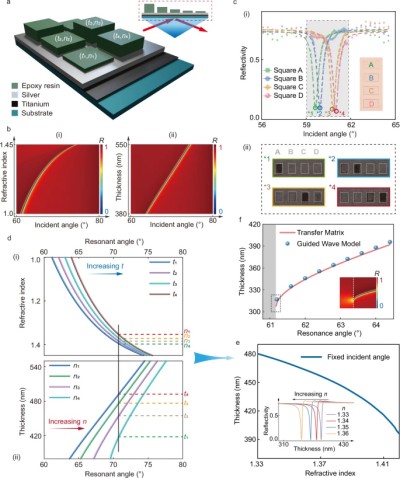

圖2 差分導模共振傳感機制的仿真分析
2）基于厚度調制的像素化二值圖像傳感平臺
如圖3所示，為驗證該厚度-折射率映射關系，團隊結合微流芯片技術，制造了一個具有二維碼狀像素塊的厚度調制波導層。其中，每個像素塊的厚度通過灰度電子束光刻進行調控。外界折射率變化時，會激發’二維碼’不同位置處的導模共振，通過監測二維碼圖案變化，可以有效地解碼周圍環境的折射率。這種二維碼的變化也可以用于光學加密應用，折射率或濃度信息可以被編碼到像素化的厚度調制波導層。當注入特定溶液時，才會出現二維碼信息，通過掃描此二維碼，可以解碼加密的折射率和濃度信息，如圖3e所示。通過像素化二值圖像傳感平臺，有望實現折射率的盲讀功能，不需要用標準溶液進行校準。

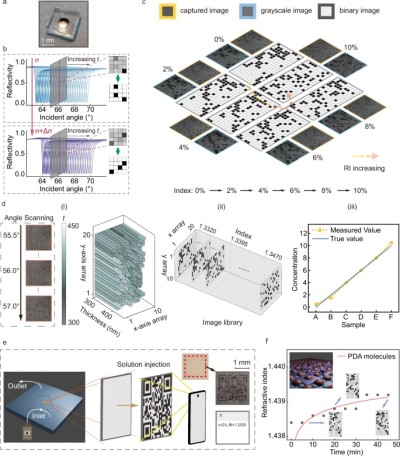

圖3 基于厚度調制的像素化二值圖像傳感平臺
3）連續納米厚度梯度調控下的超高靈敏傳感芯片平臺
通過理論分析，團隊發現dGMR單元的厚度差越小，器件靈敏度越高�；诖�，通過使用無光刻方法（PECVD沉積中的誤差），團隊構建了具有納米級厚度差的導模結構，顯著提升了系統對折射率變化的響應能力（圖4）。在保持中等Q因子（~100）的前提下，即可實現高達990000 pixel/RIU的靈敏度，遠超同類型成像傳感技術近三個數量級。此外，團隊還系統分析了dGMR結構在不同入射角下的共振行為，發現其動態響應范圍可通過入射角進行靈活調節，緩解了高靈敏度與寬動態范圍的固有權衡限制，為多場景下的調節與兼容應用提供了結構基礎。此外，團隊還開發了便攜式的檢測裝置原型，并初步驗證了其在濕度探測應用中的實際可行性（圖5）。

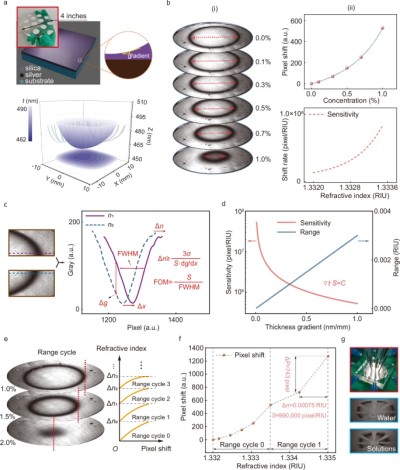

圖4 連續納米厚度梯度調控下的超高靈敏傳感芯片平臺

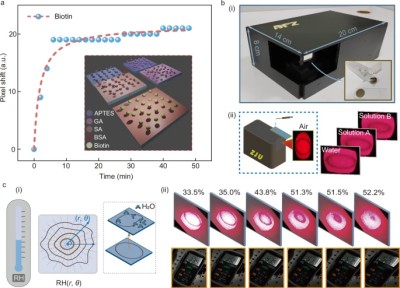

圖5 厚度調制折射率傳感的便攜式設備設計
4. 總結與展望
該工作提出了基于差分導模共振的新型圖像式傳感機制，構造出對折射率變化極度敏感的差分導模共振傳感結構，實現了近百萬像素每折射率單位（990000 pixels/RIU）的成像傳感靈敏度。同時，該方案可通過調節入射角靈活調控動態范圍，從而緩解了靈敏度與動態范圍之間的固有權衡關系。此外，該方案還支持免光刻的大面積制備，并配套開發了便攜式檢測原型裝置，顯示出在生化分析和環境監測等應用中的巨大潛力。未來，團隊擬進一步結合高精度電子束光刻和3D打印等先進制造工藝，推動差分導模共振（dGMR）傳感芯片向更高空間分辨率、更大規模陣列化方向發展。同時，也將探索與智能終端設備（如手機攝像頭、可穿戴設備）的集成方案。此外，還可結合團隊先前工作及技術，如相位探測、BIC超表面和先進光譜成像技術等（Nano Letters 2023, 23, 22, 10441–10448; Nature Nanotechnology 2024, 19, 1635–1643；Nano Letters 24, 36, 11156-11162, 2024.），進一步優化并提升器件的多維探測能力。
本文并列第一作者為浙江大學的劉振超博士和范厚鑫博士生，通訊作者為浙江大學何賽靈教授及郭庭彪副研究員。此外，譚沁博士、張智博士生、孫雨威博士生、Julian Evans副教授，以及浙江省恩澤醫療中心集團臺州醫院梁軍波和張銳利教授也在其中作出了重要貢獻。該研究主要受國家重點研發計劃、浙江省尖兵領雁計劃、寧波市科技計劃項目、上海張江科學城專項發展基金、國家自然科學基金、中央高�；究蒲袠I(yè)務費等項目的大力支持。
